按照J(rèn)TGE20(T0601)瀝青取樣法準(zhǔn)備待測樣品，將裝有試樣的盛樣容器帶蓋放入恒溫烘箱，加熱至瀝青全部熔化，紅外光束以大于臨界角的角度入射到緊貼在樣品表面的高折射指數(shù)晶體中，由于樣品折光指數(shù)低于晶體，發(fā)生全反射。在全反射傳播過程中，紅外光束只進(jìn)入樣品極淺的表層，其中某些頻率被樣品吸收。通過收集從高折射指數(shù)晶體的出射光束，經(jīng)過色散獲得樣品的衰減全反射紅外光譜。

二、儀具與材料技術(shù)要求

1、傅里葉變換紅外光譜儀：光譜范圍包含7800cm-1～350cm-1，分辨率不小于4cm-1，光譜測量方式為衰減全反射(ATR)，其他要求符合GB/T21186的相關(guān)規(guī)定；

2、恒溫烘箱：能控制溫度不低于200℃，控溫的精度為1℃；

3、水銀溫度計：測溫范圍0℃～300℃，分度值1℃；

4、燒杯：50ml～100mml；

5、三氯乙烯：分析純；

6、帶蓋密封金屬容器；

7、圓頭玻璃棒；

8、脫脂棉。

三、待測樣品制備

按照J(rèn)TGE20(T0601)瀝青取樣法準(zhǔn)備待測樣品，將裝有試樣的盛樣容器帶蓋放入恒溫烘箱，加熱至瀝青全部熔化，使用潔凈玻璃棒將盛樣容器中樣品攪拌均勻后，將樣品50g～100g倒入帶蓋密封金屬容器中作為待測樣品備用。

四、準(zhǔn)備工作

1、開啟傅里葉變換紅外光譜儀，預(yù)熱穩(wěn)定30min；

2、設(shè)置采集參數(shù)：波數(shù)范圍為7800cm-1～350cm-1；分辨率為4cm-1；掃描次數(shù)為32次、裝樣次數(shù)為3次；

3、將待測樣品放入烘箱加熱，基質(zhì)瀝青加熱至135℃±2℃，SBS改性瀝青加熱至160℃±2℃；

4、用脫脂棉蘸取三氯乙烯清洗ATR晶體表面，直至蘸有三氯乙烯的脫脂棉上面沒有雜質(zhì)，脫脂棉潔白。

五、試驗步驟

1、從烘箱中取出待測樣品，用圓頭玻璃棒蘸取少量待測樣品，涂覆在ATR晶體表面上，確保標(biāo)準(zhǔn)樣品與ATR晶體表面緊密貼合；

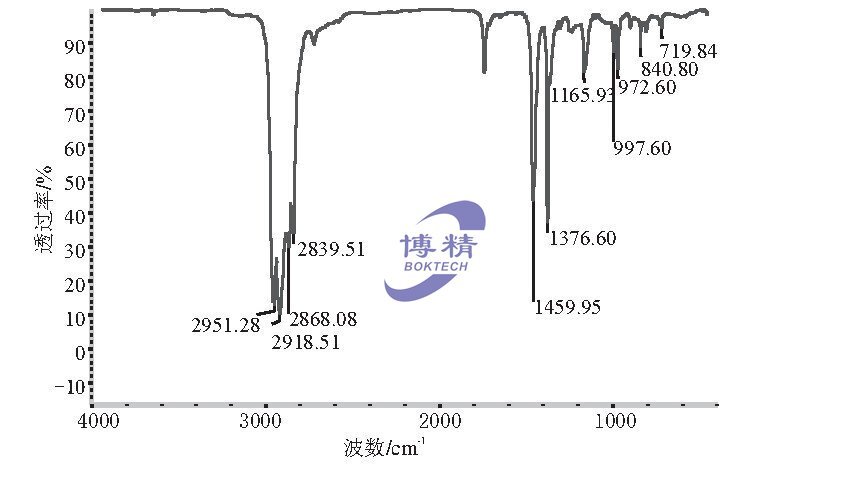

2、采集待測樣品紅外光譜；

3、使用脫脂棉蘸取三氯乙烯清洗ATR晶體表面，直至蘸有三氯乙烯的脫脂棉上面沒有雜質(zhì)，脫脂棉潔白；

4、重復(fù)上述1-3步驟采集紅外光譜，直至達(dá)到設(shè)置的3次裝樣次數(shù)。光譜測量完畢，檢查重復(fù)采集光譜的光譜標(biāo)準(zhǔn)偏差，，3張光譜的標(biāo)準(zhǔn)偏差均不超過0.005，如超過0.005，則重新進(jìn)行光譜采集。
